根据LED光通量测量的特殊性，LED测量的积分球的设计采用独特的优化，结合高反射率漫反射材料，使系统的稳定性和准确性有了很大的提高。实验结果表明，系统的稳定性和一致性远高于其他常见的LED测试系统。它是真正适合于LED光学参数测量的系统。　　

　　深圳市赛特紫光科技有限公司技术人员说，当测量不同LED的不同发光角度时，由于积分球内部表面的分布差异使得直接反射的分布对探测器的影响不同，它直接影响测量精度的差异(如图1 所示)

提高积分球中LED光通量测试的准确性

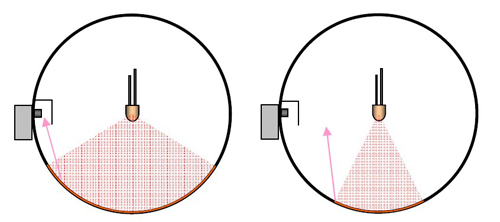

图1: 不同照明角度对LED测量有不同的影响

　　另一方面，LED测试系统通常使用卤钨灯作为标准光源，与LED相比，所使用的标准灯在外观上，照明分布特征和光谱特性方面都有很大区别。因此，两者的差异应由吸收系数修正。

　　分析:

　　积分球内部反射特性是使LED方向性对测量精度有影响的关键因素之一。在普通LED测试系统中，积分球表面涂层的反射率和朗伯特性不理想。一个原因是低反射率，另一个原因是漫反射特性差。低反射率的积分球表面的结果是LED直射光的结果是LED的直射光在几次反射后逐渐衰减。然而，在整个光混合的过程中，直接照射光和反射光都占有很大的比例，这是主导的。在某些情况下，低反射率材料会对挡板探头的背面产生强烈的阴影效应。然而，这是直线反射的光影效果导致测量不准确。

　　此外，较低的漫反射率将严重影响信号的衰减。由于在光测量过程中，光在积分球中多次反射，每次反射都会产生一定的衰减，但反射度对光强的影响在多次反射之后得到加强。例如，反射光在积分球反射了15次，如果在反射率之间存在5%的差异，信号衰减可能会超过一倍。实际上，积分球的反射率的差异远远超过这一点。

　　目前的LED测试系统还没有被用作标准光源的标准LED。在测量过程中，我们仍然选择使用标准卤钨灯作为标准光源。由于标准灯和测量LED的外部结构差异很大，包括LED灯座的吸光影响以及标准灯具安装位置和LED安装位置之间的差异，所有这些都是影响测试结果的准确性的重要因素。

　　解决方案:

　　LPCE-2光谱仪&积分球LED测试系统是由上海力汕电子研发的一套LED测试系统, 完全符合LM-79和CIE相关要求, 有效解决了传统LED测试系统的各种缺陷。与传统积分球的大规模组装生产技术相比，力汕电子采用一次性成型技术来生产积分球，其形状完全符合4π或 2π的球面结构。力汕电子积分球还采用高反射和漫射率涂层，使灯是开口位置设计对准检测器位置。即使使用方向性很强的LED或在极端条件下使用位置模式，这种改进使测试结果保持良好的一致性。

　　LPCE-2采用标准卤钨灯作为标准灯与可选辅助灯结合，来测量LED灯座与标准灯座之间的差异对测试结果的影响。本标准灯已经由力汕电子校准实验室严格校准;测试结果可追溯到NIM。

　　针对上述LED测试结果的准确性问题，采用LPCE-2测试系统进行相应的测试。测试条件如下：使用5个高亮度绿色LED，功率约为0.35W，照明角度约为30°。LPCE-2测试系统用于9种测量位置，分别表示可能的LED位置模式，如图3所示。

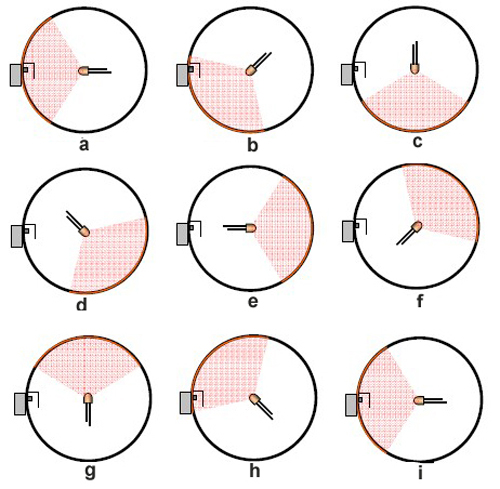

图2：不同LED位置模式

　　结论:

　　被测光通量和LED位置模式之间的关系如图4和如图5所示。从测试结果可以看出，即使在最极端的情况下，当LED被放置在检测器的开口的前后时，光通量测试结果的峰值仍然小于5%。这是一个非常好的测试结果。在实际测试过程中，LED光通量测量的重复误差远小于0.1%。由此可以看出，LPCE-2测试系统的测试结果可靠稳定，可以提供可靠的保证。这套标准系统不仅大大支持了LED的研发和生产，同时也是LED行业光学性能测量的理想选择。

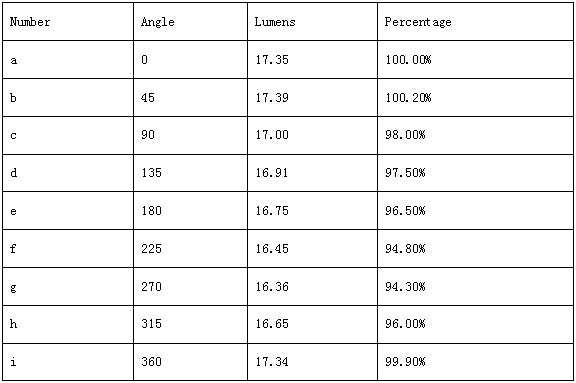

图 3：不同LED测试位置对应的光通量

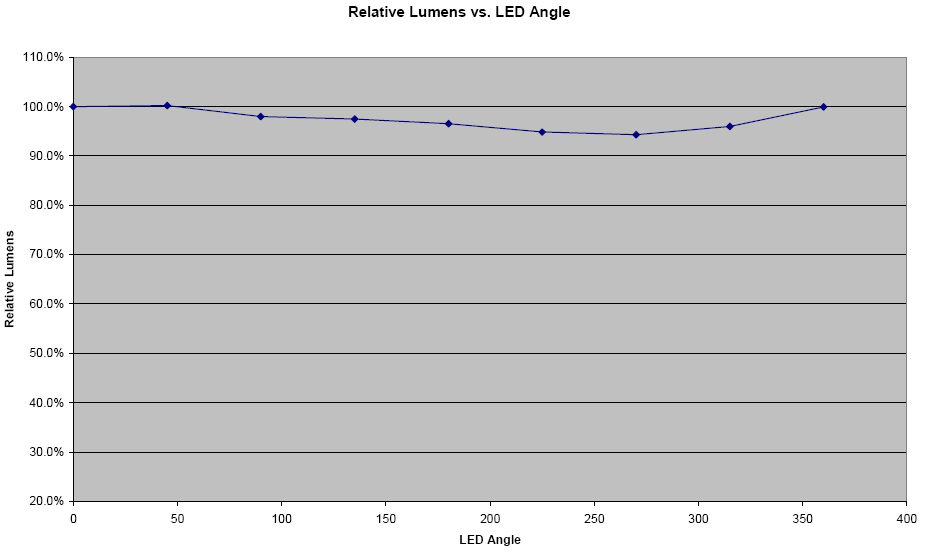

图 5 ：LED测试位置和光通量的关系
